Metody nauki rysunku technicznego dla początkujących: od kartki do programu CAD

Od czego zacząć: po co w ogóle rysunek techniczny?

Rysunek jako język techniki – alfabet zamiast ilustracji

Rysunek techniczny to dla branży technicznej to samo, czym nuty są dla muzyków. Nie służy do ozdoby ani do „ładnego rysowania”, tylko do przekazania informacji tak dokładnie, żeby druga osoba mogła coś wykonać, zmontować, naprawić albo zweryfikować. Jedna kreska, jedna liczba lub symbol mogą zmienić sposób produkcji całego detalu.

Wyobraź sobie, że trzeba wytłumaczyć tokarzowi, jaki wałek ma wykonać. Opis słowny typu „taki mniej więcej na 20 cm, z rowkiem gdzieś w środku” jest bezużyteczny. Rysunek techniczny, wykonany zgodnie z zasadami, podaje precyzyjne dane: długość, średnicę, położenie rowka, tolerancję, chropowatość itp. Nie ma miejsca na domyślanie się.

Rysunek jest więc uniwersalnym językiem dla konstruktorów, technologów, operatorów maszyn, mechaników, elektryków. Niezależnie od kraju, w którym ktoś się uczył, zasady rysunku technicznego oparte na normach PN/ISO wyglądają podobnie. To ogromne ułatwienie przy współpracy międzynarodowej i w dużych firmach.

Gdzie rysunek techniczny naprawdę się przydaje

Wiele osób myśli: „Rysunek techniczny w szkole branżowej jest tylko po to, żeby mieć kolejny przedmiot do zaliczenia”. Tymczasem jego zastosowania są bardzo konkretne:

• Szkoła branżowa i technikum – podstawą jest czytanie rysunku: zrozumienie rzutów, wymiarów, przekrojów. Bez tego trudno wykonywać zadania praktyczne czy ćwiczenia na warsztatach.
• Studia techniczne – rysunek techniczny pojawia się na pierwszych semestrach jako rysunek inżynierski, a potem przenika do konstrukcji maszyn, wytrzymałości materiałów, projektowania CAD.
• Warsztat i praca w zawodzie – mechanik, ślusarz, spawacz, operator CNC, elektryk, instalator – wszyscy muszą czytać dokumentację techniczną. Kto biegle czyta rysunek, ten rzadziej popełnia błędy i szybciej pracuje.
• Biuro konstrukcyjne i projektowe – konstruktor spędza dużą część dnia w programie CAD. Rysunek to jego podstawowy sposób komunikacji z produkcją.

Nawet jeśli ostatecznie nie chcesz być konstruktorem, rozumienie rysunku technicznego bardzo ułatwia współpracę z inżynierami i technologami, a często po prostu podnosi Twoją wartość jako pracownika.

Rysunek artystyczny a rysunek techniczny – inne cele, inne reguły

W rysunku artystycznym liczy się ekspresja, indywidualny styl, interpretacja. Można narysować dom w perspektywie, trochę „na oko”, byle wyglądał ciekawie. W rysunku technicznym jest odwrotnie: zero uznaniowości, maksimum precyzji i zgodności z normami.

Najważniejsze różnice między nimi:

• Cel – artystyczny ma budzić emocje, techniczny – przekazywać dane do wykonania lub sprawdzenia elementu.
• Perspektywa – w rysunku technicznym najczęściej stosuje się rzuty prostokątne (widoki z przodu, z góry, z boku), nie perspektywę „jak widzi oko”.
• Forma linii – typy linii (ciągła, przerywana, cienka, gruba) mają ściśle określone znaczenie, nie wolno ich używać przypadkowo.
• Opis – w technicznym rysunku wszystkie wymiary, symbole, tolerancje muszą być zapisane zgodnie z normą, a nie „jak wygodnie”.

Co ciekawe, umiejętność rysunku artystycznego wcale nie jest konieczna, żeby być dobrym w rysunku technicznym. Liczy się logiczne myślenie w przestrzeni i cierpliwość do ćwiczeń, a nie talent do cieniowania czy portretów.

Minimalny zestaw umiejętności początkującego

Nie trzeba od razu opanowywać całej grubej normy ani wszystkich rodzajów rzutów. Na starcie przydaje się realny, skromny, ale konkretny cel. Początkujący powinien docelowo:

• rozumieć, czym są rzuty prostokątne i potrafić narysować minimum trzy widoki prostej bryły,
• znać podstawowe rodzaje linii i poprawnie ich używać,
• umieć wymiarować proste elementy – otwory, długości, promienie, średnice,
• rozpoznać na rysunku przekrój i wiedzieć, co oznacza kreskowanie,
• swobodnie czytać prosty rysunek z dokumentacji: odnaleźć długości, średnice, położenie otworów.

Dopiero na takim fundamencie ma sens przejście do programu CAD. W przeciwnym razie człowiek uczy się tylko klikania, a nie rozumienia rysunku.

Niezbędne podstawy teoretyczne: co trzeba zrozumieć, zanim otworzy się CAD

Widok, rzut, przekrój, wymiarowanie, skala – proste analogie

Te kilka pojęć przewija się wszędzie i dobrze je „oswoić”, zanim w ogóle włączysz komputer.

Widok to po prostu obraz przedmiotu oglądanego z konkretnej strony: z przodu, z góry, z boku. Gdy kładziesz klocek LEGO na stole i patrzysz na niego tylko od góry – to jest widok z góry. Gdy siedzisz naprzeciw – widok z przodu.

Rzut to sposób przekształcenia trójwymiarowego przedmiotu na płaski rysunek z użyciem określonych zasad. Najczęściej używa się rzutu prostokątnego – linie rzutowania są prostopadłe do płaszczyzny rysunku. Dzięki temu wymiary nie ulegają zniekształceniu jak w perspektywie.

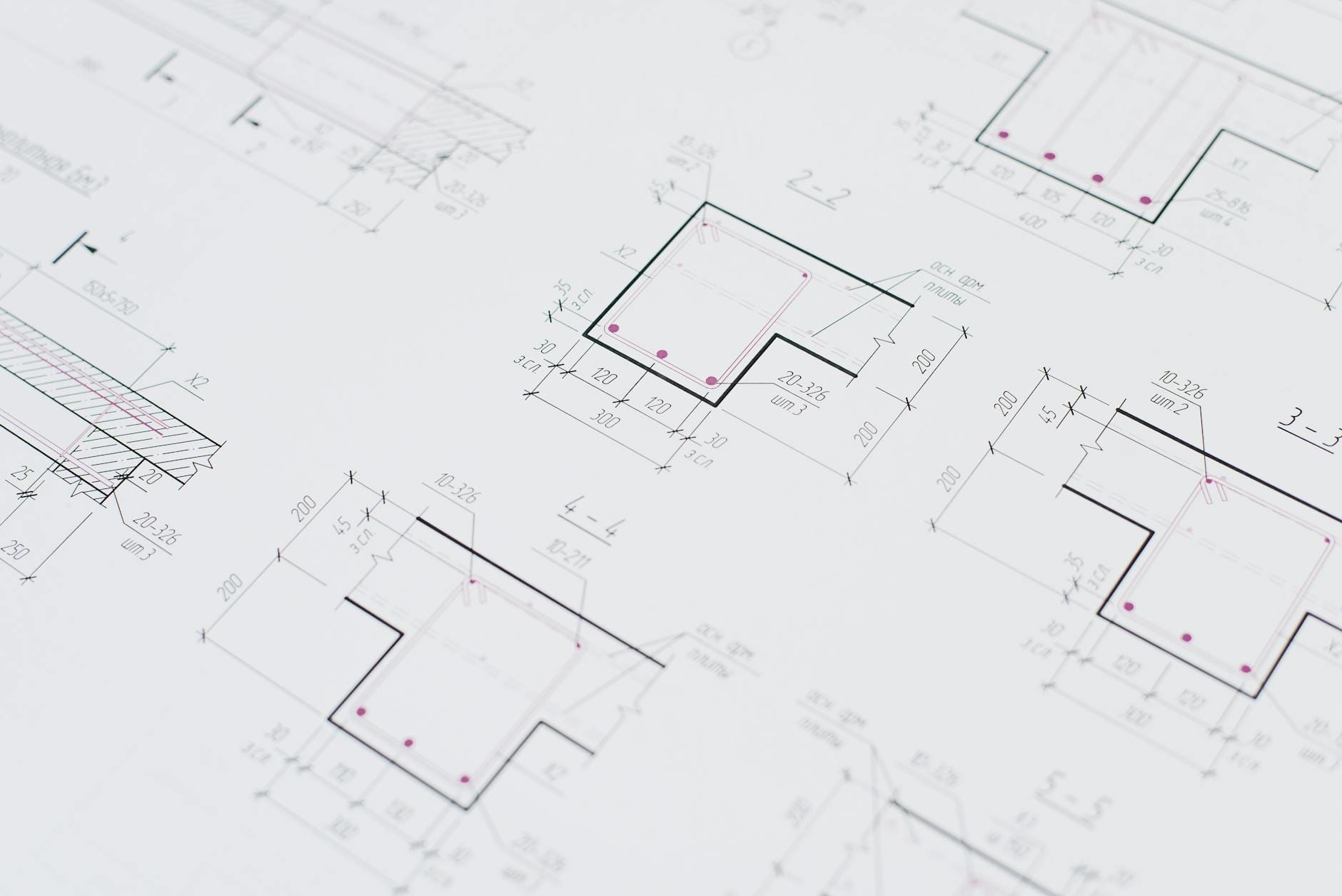

Przekrój jest jak „przekrojona bułka”. Wyobraź sobie, że przecinasz bryłę płaszczyzną i rysujesz to, co widać wewnątrz. Na rysunku oznacza się linię cięcia (np. AA) i osobny widok przekroju. Dzięki temu można pokazać otwory, żebra, komory, których nie widać z zewnątrz.

Wymiarowanie to wpisywanie konkretnych wartości liczbowych (mm) wraz z liniami i strzałkami tak, by nie było wątpliwości, co jest mierzone. Tutaj ważne są zasady: gdzie stawiać strzałki, jak zapisywać średnice, promienie, kąty.

Skala określa, czy element jest narysowany w wymiarze 1:1, pomniejszony (np. 1:2) czy powiększony (np. 2:1). Jeśli coś jest bardzo małe lub bardzo duże, skala pozwala wygodnie zmieścić to na kartce, nie tracąc informacji o rzeczywistym rozmiarze.

Normy PN/ISO – co naprawdę trzeba wiedzieć na starcie

Normy (PN – Polskie Normy, ISO – normy międzynarodowe) porządkują zasady rysunku. Nie chodzi o to, żeby na pamięć znać numery dokumentów. Na początku ważniejsze jest, by:

• rozumieć, że istnieją ustalone zasady – a nie „każdy rysuje po swojemu”,
• znać bazowy zestaw reguł: rodzaje linii, przykładowe sposoby wymiarowania, oznaczenia przekrojów,
• umieć znaleźć odpowiednią tabelkę lub rysunek poglądowy w podręczniku albo w skrypcie.

Na poziomie początkującym wystarczy, że potrafisz korzystać z prostych tablic: np. schematy rodzajów linii czy przykłady wymiarowania otworów. Dopiero przy bardziej zaawansowanych projektach wchodzi w grę wczytywanie się w same normy.

Rodzaje linii, tolerancje, chropowatość – co jest obowiązkowe na początku

Z pozoru to drobiazgi, ale to one odróżniają rysunek „szkolny” od rysunku, na podstawie którego naprawdę można wykonać detal.

Najpierw linie:

• Linia ciągła gruba – zarysy widoczne przedmiotu (krawędzie, kontury).
• Linia ciągła cienka – linie wymiarowe, linie pomocnicze, kreskowanie przekrojów.
• Linia kreskowa (przerywana) – krawędzie niewidoczne (schowane wewnątrz elementu).
• Linia punktowo-kreskowa – osie symetrii, środkowe, okręgi podziałowe.

Przy rysunku maszynowym później dochodzą tolerancje wymiarów (dopuszczalne odchyłki od wymiaru nominalnego) i oznaczenia chropowatości powierzchni. Na etapie początkującym wystarczy świadomość, że:

• tolerancje określają, o ile faktyczny wymiar może różnić się od podanego (np. 20 ±0,1),
• chropowatość wpływa na sposób obróbki i jakość powierzchni,
• te oznaczenia umieszcza się przy strzałkach wymiarowych lub przy krawędziach.

Do czasu, aż zaczniesz projektować coś realnego, wystarczy poprawne używanie typów linii i podstawowe wymiarowanie. Tolerancje i chropowatości można stopniowo „dokładać” przy bardziej zaawansowanych ćwiczeniach.

Jak korzystać z podręcznika lub skryptu, żeby się nie zniechęcić

Podręczniki do rysunku technicznego potrafią przytłoczyć. Kluczem jest wybór rozdziałów na początek. Dobrze sprawdza się kolejność:

1. Podstawowe pojęcia – rzut, widok, przekrój, rodzaje linii.
2. Rzutowanie prostych brył – sześcian, walec, proste detale.
3. Podstawowe zasady wymiarowania – linie wymiarowe, liczby, jednostki.
4. Proste przekroje – pełny przekrój, przekrój cząstkowy.

Resztę na początku można tylko przejrzeć, żeby wiedzieć, co istnieje (np. połączenia gwintowe, łożyska, spoiny), ale nie trzeba od razu umieć rysować wszystkiego. Znacznie lepsze efekty daje połączenie: krótkiego czytania z natychmiastowym rysowaniem przykładów z książki.

Proste narzędzia analogowe: ołówek, linijka i kartka jako pierwszy „symulator”

Wyposażenie stanowiska: co naprawdę jest potrzebne

Do nauki rysunku technicznego od podstaw nie trzeba kosztownych przyborów, ale kilka rzeczy jednak robi różnicę:

• Ołówki – minimum dwa: twardszy (H lub 2H) do cienkich linii pomocniczych, miększy (HB lub B) do konturów. Można też użyć ołówka automatycznego 0,5 mm.
• Gumka – lepiej dwie: miękka (do delikatnego ścierania) i twardsza (do mocniejszych poprawek).
• Linijka – prosta, przezroczysta 20–30 cm. Przydatna jest także ekierka do rysowania kątów prostych i 45°.
• Cyrkiel – do okręgów i łuków, szczególnie przy rysowaniu otworów i kół.
• Kartki – najlepiej zwykły papier A4 oraz kartka milimetrowa lub w kratkę do pierwszych ćwiczeń równoległych linii.

Nie trzeba na starcie mieć pełnego zestawu kreślarskiego jak na studiach. Ważne, by przybory były w miarę precyzyjne i wygodne – np. linijka, która się nie wygina, i ołówek, który nie łamie się co chwilę.

Ustawienie miejsca pracy: detale, które wpływają na jakość rysunku

Drobne rzeczy potrafią mocno utrudnić życie. Źle ustawione światło albo zły kąt kartki powodują, że ręka szybciej się męczy, a linie „uciekają”. Kilka praktycznych zasad:

• Światło – najlepiej z lewej strony (dla praworęcznych), żeby ręka nie rzucała cienia na rysunek. Dla leworęcznych – odwrotnie.
• Kąt kartki – większości osób wygodniej rysuje się, gdy kartka jest lekko przekręcona względem krawędzi stołu, a nie idealnie równolegle.
• Podkładka – twarda, gładka powierzchnia pod kartką (deska, blok) ułatwia równe linie. Rysowanie na miękkiej kanapie czy pofałdowanym blacie kończy się krzywiznami.
• Pozycja ciała – proste plecy, łokcie oparte o stół, oczy w rozsądnej odległości od kartki. Dłuższe rysowanie w „pozycji krewetki” szybko daje znać o sobie bólem karku.

Praca przy dobrym oświetleniu i w wygodnej pozycji nie jest fanaberią – przekłada się bezpośrednio na precyzję i mniejsze znużenie przy powtarzalnych ćwiczeniach.

Ćwiczenia rozgrzewkowe: linie, kratki, okręgi z ręki

Od prostych kresek do prostych brył: pierwszy „trening ręki”

Na rysunku technicznym ręka musi robić to, co podpowiada głowa. Żeby tak było, przydaje się etap mało efektowny, ale kluczowy: powtarzalne, bardzo proste ćwiczenia. Trochę jak gamy na instrumencie.

Na początek wystarczy zwykła kartka w kratkę lub milimetrowa. Kilka sprawdzonych zadań:

• Linie poziome i pionowe – rysuj całe „rzędy” linii równoległych: najpierw po kratkach, potem pomiędzy nimi. Staraj się, by odległości były w miarę równe.
• Linie ukośne – co kilka kratek rysuj linie pod tym samym kątem, np. 45°. Pomaga przy późniejszym wyczuciu przekrojów i krawędzi ukośnych.
• Ramki i prostokąty – rysuj prostokąty o różnych wymiarach, pilnując kąta prostego. Porównuj przeciwległe boki, czy wyszły równe.

Gdy ręka trochę przywyknie, można dorzucić okręgi i łuki rysowane z ręki – bez cyrkla. Oczywiście nie będą idealne, ale chodzi o koordynację oka i dłoni. Ktoś, kto potrafi narysować z pamięci znośne koło czy kwadrat, zwykle szybciej odnajduje się przy bardziej złożonych kształtach.

Budowanie bryły z widoków: małe zadania „z klocków”

Samą kreską daleko się nie zajedzie, trzeba jeszcze zacząć myśleć bryłą. Dobrym etapem przejściowym są proste detale złożone z kilku prostopadłościanów, jak małe „schodki” czy blok z nacięciem.

Praktyczny sposób pracy:

1. Najpierw narysuj detal w perspektywie z wolnej ręki, bardzo schematycznie – jak dziecinny rysunek klocków. Dzięki temu mózg „widzi” bryłę.
2. Potem na osobnej kartce zapisz trzy widoki: z przodu, z góry i z boku, starając się zachować powiązania między nimi (wspólne wymiary).
3. Na koniec porównaj: czy wszystkie stopnie, występy, otwory są obecne w każdym widoku, w którym powinny się pojawić?

Na początku dobrze sprawdzają się detale o wymiarach „z głowy”, bez konkretnych liczb. Chodzi o zrozumienie, że ten sam schodek na widoku z góry może wyglądać jak prostokąt z wycięciem, a z boku jak zwykła ząbkowana linia.

Od kartki do myślenia przestrzennego: proste metody wizualizacji

Modele z plasteliny, kartonu i LEGO: „dotknij tego, co rysujesz”

Dla wielu osób największą trudnością nie jest prowadzenie linii, tylko wyobrażenie sobie, jak coś wygląda w trzech wymiarach. Dlatego zamiast od razu męczyć się z abstrakcyjnymi bryłami, lepiej wziąć coś do ręki.

Narzędzia mogą być bardzo proste:

• Plastelina lub masa samoutwardzalna – łatwo z niej formować proste bryły, wycinać rowki, otwory, fazy.
• Klocki LEGO – świetne do pokazywania występów, stopni, symetrii i układu otworów.
• Karton – z kawałka pudełka da się zrobić prostopadłościan, trapez czy klin.

Ćwiczenie może wyglądać bardzo prosto: zbuduj mały „detal” z LEGO, postaw go na stole i spróbuj narysować trzy rzuty. Potem obróć go o 90° i wykonaj nowe rzuty. Widać od razu, jak zmiana punktu widzenia przekłada się na zmianę kształtu na kartce.

Wycinanki przekrojów: jak zobaczyć wnętrze elementu

Przekroje wielu osób straszą bardziej niż powinny. Tymczasem to nic innego jak patrzenie na przecięty element. Zamiast wkuwać teorię na sucho, można dosłownie przeciąć prostą bryłę.

Dobrym materiałem na start jest np. marchewka, ziemniak, gumowa kostka lub klocek z plasteliny. Zadania mogą być naprawdę proste:

• Uformuj wałek lub prostopadłościan z plasteliny, przetnij pod kątem prostym i narysuj kształt przekroju – wyjdzie koło lub prostokąt.
• Wytnij w środku otwór (np. patyczkiem), ponownie przetnij i narysuj przekrój z kreskowaniem tylko materiału, a nie otworu.
• Spróbuj przeciąć bryłę ukośnie i zobaczyć, że przekrój wcale nie musi być „ładnym” prostokątem – często wychodzi równoległobok lub elipsa.

Tego typu ćwiczenia bardzo pomagają później przy rysowaniu przekrojów kół z rowkami, wałków z kanałkami czy profili o złożonym kształcie.

Zadania „z życia”: kran, uchwyt, kostka hamulcowa

Sama geometria bywa nużąca, dlatego dobrze co jakiś czas wziąć przedmiot z otoczenia i spróbować „rozbić go” na bryły. Może to być uchwyt szafki, prosty kran, kostka hamulcowa od roweru.

Praktyczna procedura:

1. Weź przedmiot do ręki i spróbuj opisać go prostymi słowami: „to jest walec z przyklejonym prostopadłościanem”.
2. Zaznacz sobie palcem główne osie symetrii, ewentualne płaszczyzny cięcia.
3. Na kartce naszkicuj trzy podstawowe widoki – nawet schematycznie – zaznaczając, gdzie powinny pojawić się otwory, fazy, zaokrąglenia.

Nie chodzi jeszcze o dokładne zachowanie wymiarów, tylko o to, by głowa zaczęła „tłumaczyć” fizyczny przedmiot na język rzutów.

Przejście do CAD: kiedy komputer zaczyna pomagać, a nie przeszkadzać

Sygnały, że jesteś gotów na pierwszy program CAD

Moment przejścia z kartki do komputera nie jest związany z liczbą narysowanych stron. Bardziej liczy się to, co potrafisz zrobić bez pomocy programu. Dobrym znakiem, że można sięgnąć po CAD, jest sytuacja, w której:

• bez większego zastanowienia rysujesz prosty detal w trzech rzutach,
• umiszczenie podstawowych wymiarów nie stanowi problemu,
• umiesz wskazać miejsce przekroju i poprawnie go wykonać na kartce,
• rozpoznajesz rodzaje linii na cudzym rysunku i wiesz, dlaczego są różne.

Jeżeli te elementy w miarę „wchodzą z automatu”, program CAD staje się narzędziem przyspieszającym pracę, a nie kolejną przeszkodą do pokonania. W przeciwnym razie łatwo popaść w nawyk rysowania „na oko” i korygowania wszystkiego myszką zamiast świadomego planowania.

Wybór pierwszego programu: nie od razu pełny kombajn

Na rynku jest mnóstwo rozwiązań: od prostych darmowych aplikacji po rozbudowane systemy dla dużych firm. Jako pierwszy „poligon” nie trzeba wybierać najbardziej zaawansowanego pakietu.

Przy wyborze na start zwróć uwagę na kilka cech:

• Prosty interfejs – im mniej zakładek i ikon na pierwszy rzut oka, tym lepiej.
• Jasny podział na 2D i 3D – przy nauce rysunku technicznego lepiej zacząć od modułu 2D (rzuty, przekroje), a dopiero później przejść do modelowania 3D.
• Dostępne materiały szkoleniowe – krótkie, konkretne poradniki, najlepiej w tym samym języku, w którym pracujesz.
• Wersja edukacyjna lub darmowa – by nie blokować się kosztami na starcie.

Nie ma przeszkód, by zacząć nawet od prostszego programu typu „rysunek techniczny 2D” z funkcją linii, okręgów i wymiarowania. Wszystko, co nauczy poprawnej konstrukcji rysunku, zadziała na plus przy późniejszej przesiadce na większy system.

Analogowe nawyki w świecie cyfrowym: jak nie zgubić logiki rysunku

Program CAD kusi tym, że „sam” rysuje proste linie i idealne okręgi. Łatwo wtedy przeskoczyć kilka kroków myślowych i zacząć działać na zasadzie: klikam, aż wyjdzie. O wiele bardziej rozwijające jest zastosowanie w CAD tych samych nawyków, które wypracowałeś na kartce.

Dobry schemat pracy wygląda następująco:

1. Zanim otworzysz program, naszkicuj sobie na kartce ogólny zarys detalu i jego widoki. To może być bardzo uproszczony szkic, ale daje plan działania.
2. W CAD zaczynaj od osi i linii odniesienia, tak jak na papierze – np. środek otworu, oś symetrii detalu, linie bazowe.
3. Najpierw konstrukcja geometrii (kontur, otwory, przekroje), a dopiero potem wymiarowanie. Odwrócenie tej kolejności często kończy się chaosem.

Jeśli program oferuje automatyczne wymiarowanie, lepiej zignorować tę funkcję na początku. Samodzielne wskazywanie linii i punktów uczy dużo więcej o tym, co jest naprawdę istotne w rysunku.

Typowe pułapki początkujących w CAD i jak ich uniknąć

Pierwsze godziny w programie CAD często są podobne: zachwyt, że da się cofnąć każdy błąd, a potem frustracja, gdy elementy „uciekają”, a wymiary się dublują. Kilka prostych zasad oszczędza sporo nerwów:

• Praca w odpowiedniej skali – w CAD zwykle rysuje się 1:1, a skalę ustawia dopiero na arkuszu wydruku. Próby rysowania „od razu w 1:2” kończą się bałaganem.
• Trzymanie się osi i więzów – wiele programów pozwala przypisywać relacje typu „pionowo”, „poziomo”, „współśrodkowo”. Warto z nich korzystać, bo pilnują geometrii za użytkownika.
• Porządek na warstwach – już na starcie warto rozdzielić warstwy dla linii konstrukcyjnych, widocznych, niewidocznych, osi. To później bardzo ułatwia modyfikacje.
• Oszczędne wymiarowanie – nie trzeba podawać każdego możliwego wymiaru, lecz tylko te kluczowe. Podobnie jak na papierze, rysunek ma być czytelny, a nie „zapisany cyframi po brzegi”.

Przy pierwszych detalach dobrym nawykiem jest późniejsze przeniesienie rysunku z CAD na kartkę – choćby w formie prostego odręcznego szkicu. Pozwala to sprawdzić, czy rysunek jest zrozumiały bez pomocy programu i powiększania do granic.

Łączenie nauki analogowej i cyfrowej: prosty plan ćwiczeń

Cykl „kartka → CAD → wydruk”: jedno zadanie, trzy formy

Najbardziej rozwijające są zadania, w których ten sam element przechodzi przez trzy etapy. Można potraktować to jak mały projekt.

Przykładowy cykl może wyglądać tak:

1. Kartka – wymyśl prosty detal (np. płytka z dwoma otworami i jednym wycięciem), zrób szkic perspektywiczny i trzy widoki z podstawowym wymiarowaniem.
2. CAD – odwzoruj ten sam detal w programie, pilnując tych samych wymiarów, typów linii i przekrojów. Skorzystaj z narzędzi do rysowania prostokątów, linii i okręgów, ale logikę konstrukcji zachowaj jak na papierze.
3. Wydruk – wydrukuj rysunek w skali 1:1 lub zbliżonej, połóż obok odręcznego szkicu i porównaj: co program „uporządkował”, a co na szkicu było bardziej intuicyjne?

Po kilku takich cyklach łatwo zauważyć, że kartka uczy szybkości myślenia i elastyczności, a CAD – precyzji i nawyku trzymania się norm. Oba te światy dobrze się uzupełniają.

Stopniowanie trudności: od płaskich detali do prostych zespołów

Żeby nauka rysunku technicznego (analogowego i cyfrowego) nie zamieniła się w chaos, dobrze ułożyć sobie w głowie „drabinkę trudności”. Nie trzeba od razu rysować całej skrzyni biegów, można spokojnie iść krok po kroku.

Przykładowa kolejność tematów:

• Detale płaskie – blaszki, płytki, proste tarcze z otworami. Rzut główny praktycznie wystarcza, przekroje są sporadyczne.
• Proste bryły obrotowe – wałki, tuleje, koła pasowe bez skomplikowanych rowków. Dużo osi, średnic, przekrojów osiowych.
• Bryły złożone z kilku prostopadłościanów – korpusy, podstawki, uchwyty, w których pojawiają się zarówno otwory, jak i wnęki.
• Małe zespoły – np. wałek z kołem i nakrętką, prosty zawias czy łącznik skręcany dwoma śrubami. Na tym etapie wchodzi także rysunek złożeniowy.

Jak czytać własne rysunki: małe „przeglądy techniczne” po każdym zadaniu

Rysunek techniczny – czy na kartce, czy w CAD – nie kończy się w momencie postawienia ostatniej kreski. Dopiero chłodne spojrzenie po kilku minutach przerwy pokazuje, czy detal „trzyma się kupy”. To trochę jak z tekstem: autor widzi sens, ale czytelnik już niekoniecznie.

Po każdym narysowanym elemencie zrób sobie krótki przegląd. Pomaga prosta lista kontrolna:

• Czy z rzutów da się odtworzyć kształt? – zakryj opis i wymiary, popatrz tylko na kontury. Czy na podstawie trzech widoków wyobrażasz sobie bryłę bez zgadywania?
• Czy wymiary nie są sprzeczne? – sprawdź, czy suma małych odcinków zgadza się z wymiarem całkowitym, czy średnice otworów są opisane konsekwentnie na wszystkich przekrojach.
• Czy nie brakuje informacji montażowych? – przy otworach pod śruby: czy podałeś średnicę, głębokość, ewentualnie rodzaj gwintu?

Dobre ćwiczenie polega na oddaniu własnego rysunku koledze lub koleżance z prośbą: „spróbuj naszkicować bryłę tylko na podstawie moich rzutów”. Jeżeli efekt was zaskoczy, znaczy, że gdzieś uciekła logika opisu.

Rysunek techniczny a normy: kiedy zacząć się nimi przejmować

Początkujący często pytają, czy już na starcie „muszą znać wszystkie normy”. Nie trzeba od razu wertować grubych tomów. Dobrze jednak od pewnego momentu oswajać się z kilkoma powtarzalnymi zasadami, bo w CAD-zie one wrócą ze zdwojoną siłą.

Na początek przydaje się kilka prostych nawyków normowych:

• Wymiary w milimetrach bez jednostki – na rysunku podajesz same liczby, a informację o jednostce umieszcza się zwykle w nagłówku lub tabelce rysunkowej.
• Oznaczenia średnic i promieni – „⌀” przed wartością średnicy, „R” przed promieniem. W CAD-zie są do tego specjalne style wymiarów, ale dobrze znać sens symboli.
• Kreskowanie przekrojów – linie w przekroju nie mogą być zbyt gęste i nie mogą „zlewać się” z konturami. Skośne, równoległe, spokojny rytm – oko od razu lepiej czyta rysunek.
• Stałe oznaczenia gwintów – nawet przy pierwszych, prostych rysunkach przyda się wiedza, że „M8” to metryczny gwint o średnicy nominalnej 8 mm, a nie po prostu „dziura ósemka”.

Dobrym kompromisem jest korzystanie z gotowych szablonów w programach CAD. Większość ma wbudowane style linii, wymiarów i symboli zgodne z popularnymi normami. Zamiast wymyślać od zera, można podejrzeć, jak „robi to” program, a potem przenieść zasadę na kartkę.

Od zera do prostego projektu: przykład małego „mini-zlecenia” dla siebie

Kiedy pojedyncze rysunki zaczynają wychodzić, przychodzi pora na mały, zamknięty projekt. To może być choćby prosty uchwyt na klucze, przystawka do biurka czy mały wspornik pod półkę. Chodzi o to, żeby połączyć rysunek z realnym przedmiotem.

Przykładowy mini-projekt można poprowadzić tak:

1. Pomysł – wybierz coś, co rzeczywiście mógłbyś wykorzystać. Na przykład mały wieszak na kabel do ładowarki, montowany na dwie śruby do ściany.
2. Szkice koncepcyjne – na kartce naszkicuj kilka wariantów bryły w swobodnej perspektywie. Zaznacz od razu miejsce montażu, otwory, ewentualne zaokrąglenia.
3. Rysunek wykonawczy na kartce – wybierz jedną wersję, zrób trzy rzuty i przekrój w miejscu najciekawszego detalu (np. wzmocnienia przy otworze).
4. Model w CAD – odtwórz bryłę w 3D lub chociaż w dokładnym 2D. Sprawdź, czy otwory nie wchodzą na krawędzie, czy grubości ścian mają sens.
5. Korekta rysunku – po modelu 3D często widać błędy z kartki. Uzupełnij brakujące wymiary, usuń te zbędne. Popatrz, które informacje okazały się kluczowe.

Jeżeli masz dostęp do drukarki 3D lub warsztatu, możesz pójść krok dalej i wykonać detal fizycznie. Nagle każdy milimetr na rysunku zaczyna mieć wagę – dosłownie.

Ćwiczenia na „oko inżyniera”: szybkie szkice zamiast długich sesji

Nie każda nauka rysunku wymaga godzin przy biurku. Dobrze działają krótkie, kilkuminutowe ćwiczenia, bardziej przypominające notatki niż poważne projekty. Tak jak muzycy grają gamy, tak rysujący mogą trenować proste „motywy”.

Kilka propozycji, które można robić niemal wszędzie:

• Szkic 30-sekundowy – wybierz drobny przedmiot: kostkę myszki, przełącznik, mały zawias. Daj sobie pół minuty na naszkicowanie ogólnego kształtu w izometrii, bez szczegółów. Ćwiczy się szybkość decyzji.
• Widok główny z pamięci – popatrz chwilę na małe urządzenie (np. wiertarkę, lampkę), odłóż je, a potem spróbuj naszkicować jeden widok, tak jakbyś robił rysunek wykonawczy głównej obudowy.
• „Co jest osiowe?” – patrząc na dowolny mechanizm (rower, żaluzje, kran), staraj się w myślach wskazać potencjalne osie symetrii i osie obrotu. W CAD-zie te nawyki przełożą się na lepsze budowanie modeli.

Takie mikroćwiczenia nie zastąpią pełnych rysunków, ale utrzymują „sprawność wzrokową”. Po kilku tygodniach łapie się na tym, że głowa sama „rozbiera” otoczenie na walce i prostopadłościany.

Przesiadka z 2D na 3D: kiedy model przestrzenny zaczyna mieć sens

W pewnym momencie pojawia się naturalna ciekawość: jak to, co na kartce ma trzy rzuty, wyglądałoby jako pełny model przestrzenny? Programy CAD kuszą przyciskiem „extrude” od pierwszego uruchomienia, ale dobrą decyzją jest poczekać, aż 2D będzie naprawdę swobodne.

Pierwsze kroki w 3D można ułożyć w prosty schemat:

1. Model z rysunku – wybierz detal, który dobrze znasz z rzutów. W CAD zbuduj go w 3D wyłącznie na podstawie własnego rysunku 2D, bez podglądania gotowych wymiarów w modelu.
2. Sprawdzenie spójności – jeśli podczas modelowania okazuje się, że brakuje wymiaru albo dwa wymiary się „gryzą”, zanotuj to od razu na papierowym rysunku innym kolorem.
3. Rysunek z modelu – z gotowego modelu 3D wygeneruj automatycznie rzuty. Porównaj je z odręcznym rysunkiem: które linie, przekroje czy szczegóły program dobrał inaczej?

Takie koło zamknięte – rysunek → model → rysunek – bardzo dobrze pokazuje, jak wzajemnie kontrolują się 2D i 3D. Jeżeli oba się zgadzają, jest duża szansa, że realny detal też wyjdzie poprawny.

Najczęstsze „sygnały ostrzegawcze”, że coś idzie nie tak w nauce

W nauce rysunku technicznego sporo mówią nie tylko sukcesy, ale też drobne potknięcia. Jeżeli pojawiają się regularnie, to znak, że przyda się mała korekta metody pracy, a nie koniecznie „więcej talentu”.

Warto zwrócić uwagę na kilka symptomów:

• Wieczne poprawianie detali w CAD – jeśli większość czasu schodzi na łapaniu za uchwyty i przesuwanie linii „na oko”, to sygnał, że brakuje wcześniejszego, przemyślanego szkicu.
• Trudność z narysowaniem przekroju bez podglądu 3D – rzutowanie w głowie nie działa jeszcze płynnie. Wtedy najlepiej wrócić do prostych brył i ćwiczeń z kartką, zamiast komplikować modele.
• Niechęć do linii pomocniczych – jeśli od razu chce się rysować „na czysto”, bez osi, przekątnych, podziałów, zwykle kończy się to błędami wymiarów i niespójnością rzutów.
• Zbyt ozdobne szkice – pojawia się cieniowanie, perspektywa artystyczna, dużo detali wizualnych, ale brak wyraźnych krawędzi i wymiarów. Rysunek techniczny to raczej schemat niż ilustracja katalogowa.

Kiedy takie objawy się pojawiają, najczęściej pomaga krok wstecz: proste zadania, ograniczona liczba operacji, skupienie na poprawności rzutów, a nie na „efekcie wizualnym”. To mało spektakularne, ale działa jak porządny trening podstaw przed meczem.

Praca z cudzym rysunkiem: nauka przez „rozgryzanie” obcych detali

Nikt nie uczy tak dobrze, jak dobrze narysowany (albo źle narysowany) cudzy detal. To trochę jak z mechanikiem, który najwięcej zapamiętuje, rozbierając czyjąś maszynę – widać wtedy, co działa i dlaczego.

Jeżeli masz dostęp do gotowych rysunków, nawet prostych:

• Przerysuj ręcznie fragment – weź jeden widok z dokumentacji i spróbuj go odwzorować na kartce, zachowując proporcje i wymiarowanie. Zobaczysz, jak prowadzone są linie, gdzie pojawia się kreskowanie, jak ustawione są opisy.
• Zrób „autopsję” wymiarów – prześledź, które wymiary są bazowe (od nich odchodzą inne), a które tylko „opisują” szczegóły. Pomoże odpowiedź na pytanie: gdyby trzeba było dołożyć kolejną wersję detalu, które liczby zostałyby niezmienne?
• Spróbuj narysować brakujący widok – jeśli rysunek ma tylko dwa rzuty, dopowiedz trzeci. Ujawnia się wtedy, jak autor projektował bryłę w przestrzeni.

W programach CAD wygodnym ćwiczeniem jest też otwarcie obcego pliku 2D, wyłączenie na chwilę wymiarów i próba rozpoznania detalu tylko po konturach. To bardzo podnosi umiejętność „czytania między liniami”.

Jak się uczyć od bardziej doświadczonych: pytania, które naprawdę pomagają

Kiedy jest w pobliżu ktoś z większą praktyką, szkoda byłoby ograniczyć się do pytania: „czy ten rysunek jest dobry?”. Dużo więcej daje kilka celowanych pytań, które odsłaniają sposób myślenia, a nie tylko ocenę.

Podczas konsultacji z nauczycielem, konstruktorem czy starszym kolegą przydają się pytania w tym stylu:

• „Które trzy wymiary na tym rysunku są twoim zdaniem najważniejsze?”
• „Czy zdarzyło ci się przy takim detalu czegoś nie wymiarować i przez to ktoś miał kłopot na produkcji?”
• „Gdzie ty byś zrobił przekrój, gdybyś chciał zobaczyć wnętrze tego elementu?”
• „Gdybyś miał poprawić czytelność tego rysunku jednym ruchem, co byś zmienił?”

Odpowiedzi na takie pytania często pokazują praktyczne triki: przesunięcie jednego wymiaru, dodanie osi, zmiana miejsca przekroju. Takie drobiazgi później robią ogromną różnicę w czytelności dokumentacji.

Budowanie własnego „słownika” symboli i skrótów

Rysunek techniczny pełen jest drobnych oznaczeń: strzałek, kreseczek, literek przy wymiarach. Dla początkującego to często gęsty las znaków. Zamiast próbować zapamiętać wszystko na raz, lepiej zbudować sobie mały, osobisty „słownik roboczy”.

Można do tego wykorzystać zwykły zeszyt lub cyfrową notatkę. Na każdej stronie pojawia się jeden symbol z przykładem użycia. Na przykład:

• ⌀ – średnica; obok krótki szkic otworu przelotowego i nieprzelotowego, po jednym rzucie z wymiarami.
• R – promień; schemat narożnika z zaokrągleniem i wpisanym wymiarem „R5”.
• ∅ otworu pod śrubę M… – przykład otworu pod śrubę z łbem, z zaznaczoną częścią pod łeb i częścią gwintowaną.
• Oznaczenie chropowatości – trójkątny symbol z liczbą przy powierzchni, krótka notatka: „tu wykończenie dokładniejsze niż surowy odlew”.

Po kilkudziesięciu rysunkach takie symbole zaczynają być tak oczywiste jak znaki drogowe. A gdy pojawi się nowy znak, łatwo dopisać go do „słownika” wraz z przykładowym szkicem.

Organizacja plików CAD i rysunków: mały porządek, duży spokój

Na początku wszystko ląduje zwykle na pulpicie lub w jednym katalogu „CAD”. Po miesiącu nie da się w tym połapać, a powrót do starego zadania kończy się rysowaniem od nowa. Trochę ładu pozwala zaoszczędzić sporo czasu, nawet przy prostych ćwiczeniach.

Przy domowych projektach wystarczy prosty system:

Najważniejsze wnioski

• Rysunek techniczny jest uniwersalnym językiem branży technicznej – jak nuty dla muzyków – służy do jednoznacznego przekazywania informacji o wykonaniu, montażu i kontroli elementów, a nie do „ładnego rysowania”.
• Znajomość rysunku technicznego przydaje się na każdym etapie kariery: od szkoły branżowej i studiów, przez warsztat i produkcję, aż po biuro konstrukcyjne, dlatego podnosi realną wartość pracownika, nawet jeśli nie planuje zostać konstruktorem.
• Rysunek artystyczny i techniczny mają zupełnie inne cele: pierwszy budzi emocje i pozwala na swobodę, drugi wymaga precyzji, norm i zerowej uznaniowości (ściśle określone rodzaje linii, brak perspektywy „na oko”, obowiązkowe symbole i opisy).
• Talent plastyczny nie jest warunkiem sukcesu w rysunku technicznym – kluczowe są logiczne myślenie przestrzenne, dokładność i cierpliwe ćwiczenia, a nie umiejętność cieniowania czy rysowania portretów.
• Początkujący powinien najpierw opanować podstawowy zestaw umiejętności: trzy podstawowe rzuty prostej bryły, rodzaje linii, wymiarowanie prostych elementów, rozpoznawanie przekrojów i swobodne czytanie prostych rysunków z dokumentacji.
• Podstawowe pojęcia – widok, rzut prostokątny, przekrój, wymiarowanie i skala – trzeba dobrze zrozumieć jeszcze na kartce, bo to one decydują, czy rysunek da się poprawnie odczytać w warsztacie, przy maszynie czy w programie CAD.
